Sterownik węzła cieplnego MC-34-CO
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Swobodnie
programowany sterownik MC-34 w
wersji MC-34-CO przeznaczony jest do
stosowania w węzłach cieplnych o obiegu CO , CWU. Posiada sterowanie pogodowe, korektę dobowo-tygodniowa,
odczytuje stan liczników ciepła INFOCAL5. Posiada łącze komunikacyjne dla celów wizualizacji procesowej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Parametry techniczne sterownika
MC-34:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podstawowe funkcje sterowania Oprogramowanie
sterownika w wersji MC-34-CO umożliwia wykonywanie następujących procesów: -
regulacja temperatury wody CWU -
regulacja pogodowa temperatury wody CO -
korekta dobowa temperatury wody CO -
korekta tygodniowa temperatury wody CO -
korekta stałowartościowa temperatury wody CO -
odcięcie grzania powyżej zadanej temperatury otoczenia -
regulacja ciśnienia wody CO niskich parametrów -
regulacja poziomu wody w zbiorniku wody uzupełniającej CO -
sterowanie zaworem wykonawczym z napędem elektrycznym obiegu CO -
sterowanie zaworem wykonawczym z napędem elektrycznym obiegu CWU -
sterowanie pompą obiegową CO -
sterowanie zaworem wody uzupełniającej
CO -
sterowanie pompą wody uzupełniającej CO -
sterowanie sygnalizacją alarmową -
nadzór nad ciągłością zasilania urządzeń wykonawczych -
odczyt parametrów z liczników ciepła – INFOCAL5 -
współpraca z lokalnym panelem operatorskim - zdalny nadzór nad praca węzła
za pomocą łącza komunikacyjnego RS485
- protokół komunikacyjny MODBUS
RTU W
zastosowaniu do sterowania węzłem cieplnym sterownik odczytuje następujące
pomiary: -
temperatura zewnętrzna (PTxxx, NTC) -
temperatura wody CWU niskich
parametrów (PTxxx, NTC) -
temperatura wody zasilającej CO niskich parametrów (PTxxx, NTC) -
temperatura wody powrotnej CO niskich parametrów (PTxxx, NTC) -
temperatura wody CWU -
ciśnienie wody CO niskich parametrów -
ciśnienie (poziom) wody w zbiorniku wody uzupełniającej Poprzez
odczyt danych z ciepłomierza INFOCAL-5 sterownik uzyskuje dostęp do następujących
danych: -
temperatura wody zasilającej wysokich parametrów -
temperatura wody powrotnej wysokich parametrów -
różnica temperatur wysokich parametrów -
przepływ wody zasilającej wysokich parametrów -
moc grzania wysokich parametrów -
bilans energii cieplnej wysokich parametrów -
numer seryjny ciepłomierza |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Przykładowe
aplikacje obiektowe |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Rysunek poniżej przedstawia typowe konfiguracje węzłów cieplnych dla obiegu CO w której może pracować sterownik MC-34 - CO. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

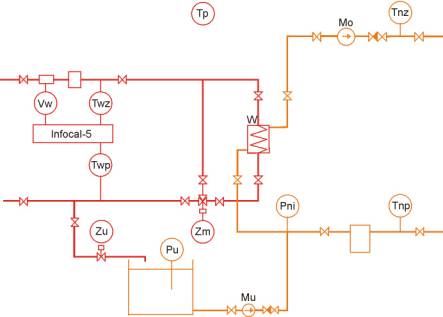

Układ z zbiornikiem wody uzupełniającej dla CO niskich parametrów |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

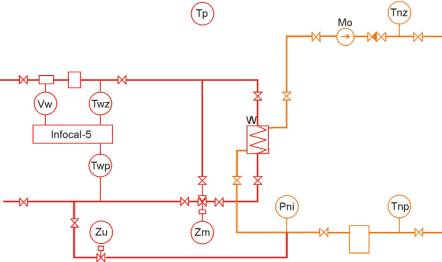

Układ bezpośredniego uzupełnienia wody CO niskich parametrów |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Opis oznaczeń: Vw -
przepływ wody wysokich parametrów Twz -
temperatura zasilająca wysokich parametrów Twp -
temperatura powrotu wysokich parametrów Tp -
temperatura zewnętrzna Pu - poziom wody w zbiorniku
uzupełniającym Tnz - temperatura zasilająca niskich
parametrów Tnp - temperatura powrotu niskich parametrów Pni - ciśnienie instalacyjne niskich parametrów Zu - zawór wody uzupełniającej poziom w
zbiorniku Zm - zawór mieszający – regulacja
temperatury wody niskich parametrów Mo - pompa obiegowa w obwodzie niskich
parametrów Mu - pompa dobijająca ciśnienie w obwodzie niskich parametrów |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Czujniki pomiarowe i elementy
wykonawcze -
Pomiary temperatur odbywają się za pomocą czujek PT100 (PT500, PT1000, NTC). - Pomiary ciśnień odbywają się
za pomocą dwuprzewodowych przetworników ciśnienia 4-20 mA - Sterowanie pozycjonowania
zaworów - dwoma sygnałami
dwustanowymi „otwieraj” , „zamykaj” (24VDC lub 230V AC) - Sterowanie zaworem uzupełniającym - jednym sygnałem „otwieraj” (24VDC lub 230V AC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Opis działania sterownika
MC-34-CO Temperatura wody CWU jest utrzymywana przez stałowartościowy regulator PI. Sygnał sterujący położeniem zaworu wykonawczego może być analogowy (4-20 mA,0-5V, 0-10V) lub trójstanowy (otwórz, pauza, zamknij). Temperatura wody CO niskich
parametrów jest utrzymywana przez regulator PI. Wartość zadana temperatury
wody CO jest uzależniona od :
temperatury otoczenia , korekty dobowo – tygodniowej, korekty
stałowartościowej. Sygnał sterujący położeniem zaworu wykonawczego może być
analogowy (4-20 mA, 0-5V,0-10V) lub trójstanowy (otwórz, pauza, zamknij). Temperatura odcięcia grzania określa
moment wyłączenia ogrzewania powyżej zadanej temperatury otoczenia. Utrzymywanie ciśnienia instalacyjnego
CO niskich parametrów realizowane jest poprzez załączanie zaworu lub pompy z
zabezpieczeniem zwrotnym. Po osiągnięciu ustalonego ciśnienia następuje
wyłączenie uzupełniania. Pomiar ciśnienia instalacyjnego odbywa się za pomocą
analogowego przetwornika ciśnienia względnego. Regulacja poziomu wody w zbiorniku uzupełniającym realizowana
jest poprzez otwieranie zaworu dolewającego
wodę do zbiornika. Pomiar różnicy ciśnień pomiędzy dołem zbiornika a
ciśnieniem nad poziomem lustra wody wyznacza aktualny poziom wody w
zbiorniku. Po osiągnięciu zadanego
poziomu zawór jest zamykany. Nadzór nad pracą elektrycznych
układów wykonawczych polega na sprawdzeniu stanu bezpieczników
automatycznych. W układach z
zasilaniem trójfazowym kontroluje prawidłowość zasilania trójfazowego. W układach z pompą obiegową
posiadającą sygnalizację awarii, sygnał
można dołączyć do sterownika. W przypadku wystąpienia jakiejkolwiek
sytuacji awaryjnej sterownik włącza
sygnalizację awaryjną, w miarę możliwości utrzymuje pracę, czeka na
interwencję obsługi. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przykład
zastosowania
Sterowniki MC-34-CO predestynowane są
do stosowania w obiektach, których stan pracy ma być zdalnie
kontrolowany. Zastosowane łącze
transmisyjne RS485 wraz z protokołem
MODBUS RTU jest najpowszechniej obsługiwanym przemysłowym standardem
komunikacyjnym umożliwiającym osiągniecie zasięgu transmisji nawet do 2 km po
skrętce parowanej. W przypadku zastosowania dodatkowych konwerterów pośredniczących zasięg transmisji staje

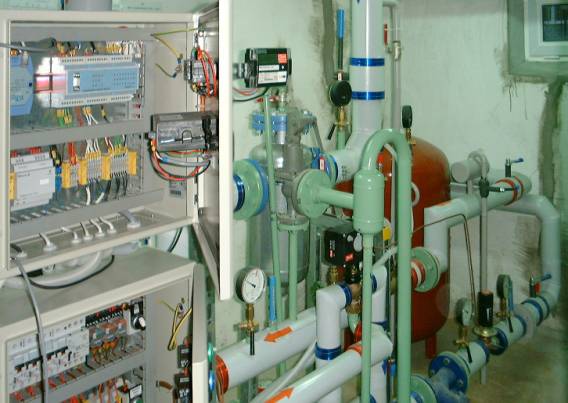

się nieograniczony. Przykładowym zastosowaniem sieciowym było użycie sterowników do zdalnego nadzoru 80
kompaktowych węzłów cieplnych ( prod. ELEKTROTERMEX)
zainstalowanych w budynkach mieszkalnych. Sterowniki poprzez dodatkowe
konwertery zostały podłączone do globalnej sieci komputerowej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Stacja
wizualizacyjna została umieszczona w znacznej odległości od kontrolowanych
obiektów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
