MIERNIK TABLICOWY MT-3 |
Miernik MT3 jest urządzeniem do pomiaru prądów, napięć, rezystancji,
w obwodach automatyki przemysłowej. W zależności od wersji wykonania
miernik odczytuje dwa do czterech sygnałów analogowych. Poza pomiarem analogowym
miernik realizuje funkcje zliczania impulsów przychodzących na
wejście dwustanowe (np. z przepływomierza impulsowego ). Dowolne wejście
analogowe lub wejście dwustanowe mogą być wykorzystane do realizacji
funkcji bilansowania pomiaru ( np. przepływu masowego ). Szereg wbudowanych
algorytmów pozwala na dokonywanie specjalizowanych obliczeń których
wynik wyświetlany jest na dodatkowym kanale miernika poza tym wyniki
pomiarów z poszczególnych torów analogowych są przeliczane przez miernik
według algorytmu użytkownika. Umożliwia to przeskalowanie miernika w dowolnym
zakresie. Wynik przeliczeń jest wyświetlany na sześcio pozycyjnym
wyświetlaczu LED oraz odtwarzany w postaci analogowego sygnału prądowego.
Umożliwia to łatwa współprace z innymi, istniejącymi już elementami automatyki.
Wbudowane przekaźniki mogą być wykorzystane do sygnalizacji (np.
przekroczenia wartości granicznych mierzonego parametru). Miernik wyposażony
jest w łącze sieciowe RS485 umożliwiające prace w systemie sterowania nadrzędnego.
Zainstalowane oprogramowanie umożliwia użytkownikowi
samodzielne przygotowanie miernika do pracy.
PODSTAWOWE DANE TECHNICZNE |
wejścia analogowe | 4 | ||
zakresy wejściowe prądowe | 0-10 mA | 0-20 mA | 4-20 mA |
rezystancja wejścia prądowego | 100 R | ||
zakresy wejściowe napięciowe | 0-5 V | 0-10V | Rwe=220k |
zakres wejściowy rezystancyjny | 0-600R (Pt100) | 0-1000R (Pt500) | |
zakres wejściowy dwustanowy | 0 = (0-10V) | 1= (14-24V) | |
rozdzielczość przetwornika A/C | 11 bitów ( 0.1% ) | ||
wyświetlacz LED (zielony) | 4 cyfry + znak | lub 6 cyfr | 15mm |
linijka analogowa (bargraf) | 15 diod LED | zielone | |
rozdzielczość przetwornika C/A | 10 bitów ( 0.1% ) | ||
zakres wyjściowy prądowy | 0-10 mA | 0-20 mA, | 4-20 mA |
rezystancja obciążenia wyjścia | mniejsza od 600 R | ||
łącze komunikacyjne | RS485 | ||
przekaźniki wyjściowe | 2 szt. | zestyk przełączny | 220V/1A |
zasilanie | 220V | +10% -20% | 17VA |
zakres temperatur pracy | 0 - 50 C | ||
wymiary | 72 x 144 x 165 mm | ||
masa całkowita | 1.2kg |
FUNKCJE MIERNIKA MT3 |
Miernik MT3 został zrealizowany w oparciu o mikroprocesor jednoukładowy firmy SIMENS. W wersji standardowej miernik umożliwia pomiar sygnałów prądowych, napięciowych lub oporności W wykonaniu jako miernik temperatury można podłączyć dwa przetworniki PT100 w linii dwu- i trójprzewodowej.
Pomiar sygnałów prądowych lub napięciowych dokonywany może być na
4 wejściach. Wskazywana wartość obliczana jest w oparciu o doprowadzone
sygnały wejściowe. Wartość ta może być retransmitowana w standardzie
prądowym za pomocą zainstalowanego izolowanego wyjścia prądowego. Wyjście
to może także służyć jako zadajnik prądu. Taka konfiguracja sprzętowa
pozwala na zastosowanie miernika jako inteligentnego przetwornika
obiektowego. Wejście dwustanowe umożliwia podłączenie pojedynczego
sygnału napięciowego0-24V. Wejście jest optoizolowane. Zależnie od oprogramowania
wejście to może być przeznaczone do synchronizacji pomiarów
wielu mierników, zliczania przychodzących impulsów lub wygaszania wyświetlania.
Wyjścia dwustanowe zrealizowane są na dwóch przekaźnikach z wyprowadzonymi na
zewnątrz stykami przełącznymi. Mogą one być wykorzystane

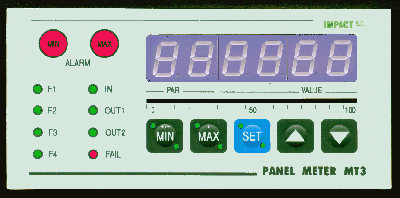

jako wyjścia alarmowe lub sterujące. Do zobrazowania stanu pracy miernika
oraz wskazania mierzonych i wystawianych na wyjściach wartości przeznaczono
6-cio pozycyjny wyświetlacz LED, 15-sto punktowa linijkę LED(bargraf) diody LED o oznaczeniach
MAX, MIN, F1, F2, F3, F4, IN, OUT1, OU2, FAIL
oraz 6 diod LED umieszczonych w polach klawiszy przeznaczone do określenia aktualnego
stanu pracy miernika. Zainstalowana klawiatura foliowa
umożliwia wprowadzanie parametrów konfiguracyjnych do miernika oraz
obsługę operatorska na obiekcie. Klawiatura posiada 5 przycisków. Do komunikacji z
otoczeniem miernik wyposażono w asynchroniczne łącze RS485
pozwalające na prace maksymalnie 63 mierników w sieci. Łącze RS485 jest
całkowicie izolowane galwanicznie od pozostałych obwodów miernika. Miernik
umieszczony jest w obudowie z tworzywa ABS przeznaczonej do zabudowy
elewacyjnej.
Oprogramowanie miernika realizuje następujące funkcje:
- skalowanie wejść i wyjścia
Zaprogramowana struktura miernika przechowywana jest w nieulotnej
pamięci EEPROM. Zarejestrowany bilans pamiętany jest w podtrzymywanej
bateryjnie pamięci RAM. Ponowne załączenie miernika powoduje
dalsze doliczanie zmierzonej wartości do bilansu bez utraty wartości
dotychczasowej. Dostęp do struktury miernika możliwy jest po podaniu
zaprogramowanego hasła.
OPROGRAMOWANIE MIERNIKA MT3
- kontrole 4 progów alarmowych dla każdego wejścia
- nieliniowe przetwarzanie sygnału wejściowego
np. pierwiastkowanie, linearyzacja Pt100 i termopar
- przeliczenia realizowane na wybranych sygnałach wejściowy
np. pomiar przepływu gazu z korekcja od temperatury i ciśnienia
- pomiar przepływu wody z korekcja od temperatury
- pomiar poziomu produktów naftowych w zbiorniku z korekta
- od temperatury i wyznaczeniem gęstości produktu
- uśrednianie wagowe kilku sygnałów
- sumowanie, bilansowanie jednego z wybranych wejść analogowych lub
wejścia dwustanowego
- retransmisje wybranego parametru w pętli prądowej
- wskazanie procentowego położenia pomiaru w zakresie
- kontrole poprawności zaprogramowania struktury
