KARTA WEJŚĆ ANALOGOWYCH A/D-16 |
Karta zawiera 16 niezależnych zabezpieczonych wejść analogowych służących do
pomiaru prądu w pętli prądowej obiektu lub napięcia symetrycznego (ew. niesymetrycznego)
z mocnym tłumieniem składowych sumacyjnych w oparciu o wejściowy wzmacniacz pomiarowy.
Każdy kanał wejściowy karty wyposażony jest w układ zabezpieczenia przepięciowego
i filtr dolnoprzepustowy tłumiący składową zmienną.
Wejścia analogowe nie są izolowane galwanicznie

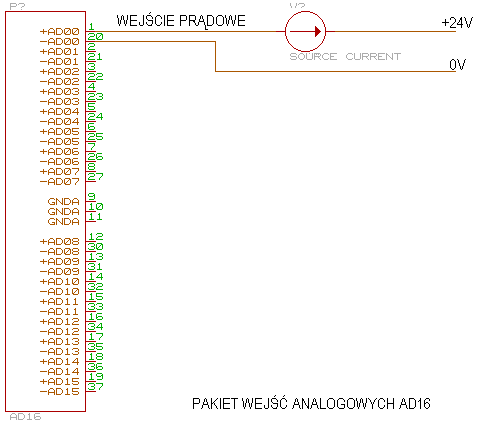

od masy sterownika. Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela . Pakiet AD16i ZŁĄCZE CANNON 37 pin Męskie Wejścia prądowe Nr sygnału Polaryzacja Zacisk 1 + 1 1 - 20 2 + 2 2 - 21 3 + 3 3 - 22 4 + 4 4 - 23 5 + 5 5 - 24 6 + 6 6 - 25 7 + 7 7 - 26 8 + 8 8 - 27 9 + 12 9 - 30 10 + 13 10 - 31 11 + 14 11 - 32 12 + 15 12 - 33 13 + 16 13 - 34 14 + 17 14 - 35 15 + 18 15 - 36 16 + 19 16 - 37 Rysunek przedstawia widok karty AD16I. Karta może być adresowana w przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 010h. Karta
Dane techniczne
ilość wejść 16 zakresy pomiarowe 0-20mA rezystancja wejściowa 100R dokładność pomiaru 0.025% ( 12 bitów ) czas konwersji 35us. - 12 bitów złącze obiektowe CANNON 871037 ilość adresów 4 szerokość karty 4 moduły zasilanie +5V/50mA, +12V/50mA, -12V/50mA
Adresowanie karty z przetwornikiem uPD7002 (stary typ)
Tabela przedstawia kolejność bitów adresowych na przełącznik
u DIP.
Bit |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
||
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 040H wymaga następującego ustawienia przełączników na DIP:
Bit |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
||
Stan |
off |
off |
on |
off |
on |
on |
no |
on |
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Uwaga : Pozycje 1,2 zawsze na off
Adresowanie karty z przetwornikiem AD574 (nowy typ)
Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.
Bit |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 040H wymaga następującego ustawienia przełączników na DIP:
Bit |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
Stan |
on |
on |
on |
on |
on |
off |
no |
off |
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Uwaga : Bit adresowy A8 jest zawsze ustawiany na off
