| KARTA WEJŚĆ IMPULSOWYCH CTC-8 |
Karta CTC8
służy do obsługi sygnałów impulsowych. Tryb pracy każdego wejścia jest programowany poprzez sterownik.
Maksymalna częstotliwość sygnału wejściowego wynosi 5000 Hz. Sygnały obiektowe są galwanicznie
oddzielone od sterownika. Możliwe są następujące tryby pracy pojedynczego kanału:
b. wejście do pomiaru częstotliwości w trybie 0 (1 - 5000 Hz)
c. wejście do pomiaru częstotliwości w trybie 1 (0 - 1 Hz)
d. wejście do pomiaru czasu pomiędzy impulsami
e. wejśce do zliczania impulsów
| Dane techniczne | |
|---|---|
| ilość wejść | 8 |
| napięcie syg. wej. | 24V |
| prąd wejściowy (przy 24v) | 10 mA |
| logika | dodatnia |
| częstotliwość. wej. max. | 5kHz |
| napięcie izolacji | 2.5kV |
| złącze obiektowe | CANNON 881025 |
| ilość adresów | 2 |
| szerokość karty | 4 moduły |
| zasilanie | +5V/250mA |
| oprogramowanie | ctc8.zip |

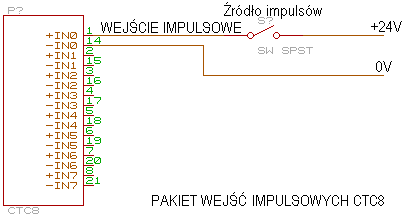

Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela .
|
Pakiet CTC8 |
|||
|
ZŁĄCZE |
CANNON |
25 pin |
Żeńskie |
|
Sygnał wejściowy |
Poziom |
||
|
0 logiczne |
0-9 V |
||
|
1 logiczna |
15-24 V |
||
|
Wy jścia napięciowe |
|||
|
Nr sygnału |
Polaryzacja |
Zacisk |
|
|
1 |
+ |
1 |
|
|
1 |
- |
14 |
|
|
2 |
+ |
2 |
|
|
2 |
- |
15 |
|
|
3 |
+ |
3 |
|
|
3 |
- |
16 |
|
|
4 |
+ |
4 |
|
|
4 |
- |
17 |
|
|
5 |
+ |
5 |
|
|
5 |
- |
18 |
|
|
6 |
+ |
6 |
|
|
6 |
- |
19 |
|
|
7 |
+ |
7 |
|
|
7 |
- |
20 |
|
|
8 |
+ |
8 |
|
|
8 |
- |
21 |
|
Karta może być adresowana w przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 020h. Karta zajmuje dwa adresy w przestrzeni adresowej. Ustawienie adresów odbywa się na 8 pozycyjnym przełączniku DIP. Stan
on na przełączniku odpowiada 0 logicznemu, stan off odpowiada 1 logicznej. Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.|
Bit |
A0 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 020H wymaga następującego ustawienia przełączników na DIP:
|
Bit |
A0 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Stan |
on |
on |
on |
on |
on |
off |
no |
on |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Uwaga : Bit adresowy A0 jest zawsze ustawiany na on
