| Dane techniczne | |
|---|---|
| ilość wyjść | 4 |
| zakresy wyjściowe | 0-20mA |
| rezystancja pętli prądowej | max. 600R |
| napięcie wyjściowe | 0-10V |
| obciążenie wyj.napięciowego | max. 10mA |
| szybkość konwersji | 5ms |
| złącze obiektowe | CANNON 881025 |
| zasilanie obiektowe | 24V/100mA |
| izolacja | 2.5kV |
| ilość adresów | 8 |
| szerokość karty | 4 moduły |
| zasilanie | 5V/250mA |

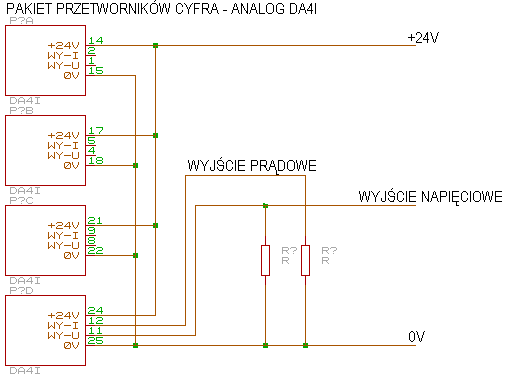

Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela .
|
Pakiet da4i |
|||
|
ZŁĄCZE |
CANNON |
25 pin |
żeńskie |
|
Uwaga: Tabela dotyczy pakietu w wykonaniu z przetwornikami DA zrealizowanymi na licznikach 8253 |
|||
|
Wyjścia prądowe |
|||
|
Nr sygnału |
Polaryzacja |
Zacisk |
|
|
1 |
Zasilanie +24V |
14 |
|
|
1 |
Wyjście I1 |
2 |
|
|
2 |
Wyjście U1 |
1 |
|
|
2 |
GND |
15 |
|
|
3 |
Zasilanie +24V |
17 |
|
|
3 |
Wyjście I2 |
5 |
|
|
4 |
Wyjście U2 |
4 |
|
|
4 |
GND |
18 |
|
|
5 |
Zasilanie +24V |
21 |
|
|
5 |
Wyjście I3 |
9 |
|
|
6 |
Wyjście U3 |
8 |
|
|
6 |
GND |
22 |
|
|
7 |
Zasilanie +24V |
24 |
|
|
7 |
Wyjście I4 |
12 |
|
|
8 |
Wyjście U4 |
11 |
|
|
8 |
GND |
25 |
|
Karta może być adresowana w przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 0C0h. Karta zajmuje
osiem adresów w przestrzeni adresowej.Ustawienie adresów odbywa się na 8 pozycyjnym przełączn
iku DIP. Stan on na przełączniku odpowiada 0 logicznemu, stan off odpowiada 1 logicznej. Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.
