KARTA WYJŚĆ ANALOGOWYCH D/A-4x (nowa)

    Karta zawiera 4 optoizolowane wyjścia analogowe w standardzie prądowym lub napięciowym. Karta D/A zrealizowana jest w oparciu o przetwornik cyfrowo- analogowy i pozwala na uzyskanie zmiennej rozdzielczości od 12 bitów. Karta zapewnia pełną izolację wyjść od systemu oraz całkowitą separację poszczególnych kanałów. Karta wymaga podania zewnętrznego, obiektowego napięcia zasilania 24V na każdy kanał.

Dane techniczne
ilość wyjść 4
zakresy wyjściowe 0-20mA
rezystancja pętli prądowejmax. 600R
napięcie wyjściowe0-10V
obciążenie wyj.napięciowego max. 10mA
szybkość konwersji5ms
złącze obiektoweCANNON 871025
zasilanie obiektowe24V/100mA
izolacja2.5kV
ilość adresów2
szerokość karty4 moduły
zasilanie5V/250mA

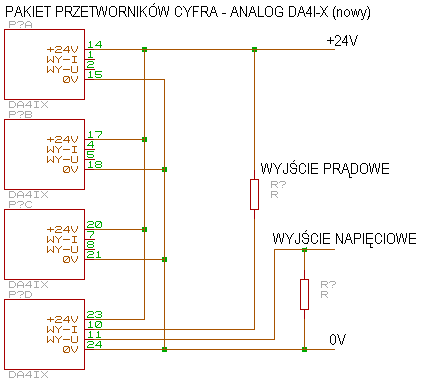

Uwaga: Karta DA4Ix posiada inny typ wyjścia prądowego niż karta DA4I. Obciążenie podłącza się pomiędzy plus zasilania a wyjście prądowe karty.

    Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela .

Pakiet da4i-X

ZŁĄCZE

CANNON

25 pin

Męskie

Uwaga: Tabela dotyczy pakietu w wykonaniu z przetwornikami DA zrealizowanymi na przetwornikach LTC1257

Wyjścia prądowe

Nr sygnału

Polaryzacja

Zacisk



1

Zasilanie +24V

14



1

Wyjście I1

1



2

Wyjście U1

2



2

GND

15



3

Zasilanie +24V

17



3

Wyjście I2

4



4

Wyjście U2

5



4

GND

18



5

Zasilanie +24V

20



5

Wyjście I3

7



6

Wyjście U3

8



6

GND

21



7

Zasilanie +24V

23



7

Wyjście I4

10



8

Wyjście U4

11



8

GND

24





Karta może być adresowana w przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 0C0h. Karta zajmuje dwa adresy w przestrzeni adresowej.

Ustawienie adresów odbywa się na 8 pozycyjnym przełączniku DIP. Stan on na przełączniku odpowiada 0 logicznemu, stan off odpowiada 1 logicznej.

Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.

Bit

a1

a2

a3

a4

A5

A6

A7

A8

Pozycja

1

2

3

4

5

6

7

8

Adres A8 należy zawsze ustawiać w pozycji OFF.

Przykładowo adres 0C0H wymaga następującego ustawienia przełączników na DIP:

Bit

A1

A2

A3

A4

A5

A6

A7

A8

Stan

on

on

on

on

on

off

off

off

Pozycja

1

2

3

4

5

6

7

8
