| KARTA WYJŚĆ CYFROWYCH 24V DOUT-8 |
Karta zawiera 8 niezależnych wyjść dwustanowych.
Sygnały obiektowe są galwanicznie oddzielone od sterownika.
Stan poszczególnych wyjść sygnalizowany jest za pomocą
diod świecących umieszczonych na froncie. Karta pozwala na kontrolę
stanu wyjść poprzez ich programowy odczyt. Umożliwia to szybkie
autotestowanie sterownika i zabezpieczenie się przed awariami wynikłymi z uszkodzenia
któregoś z wyjść lub urządzeń wykonawczych.
Dane techniczne
lość wyjść 8 napięcie wyjściowe 24V obciążenie 1.8A zolacja 2.5kV złącze obiektowe CANNON 881025 lość adresów 1 szerokość karty 6 modułów zasilanie +5V/200mA
Charakterystyka wyjść pozwala na uzyskanie krótkotrwałych impulsów o obciążalności do 9A. Każdy kanał posiada zabezpieczenie przeciwzwarciowe. W przypadku wystąpienia zwarcia kanał zostaje czasowo wyłączony, i po upłynięciu czasu odstawienia jest ponownie włączony. W przypadku trwania stanu zwarcia cykl wyłączenia powtarza się. System sterujący jest informowany o wystąpieniu stanu przeciążenia.

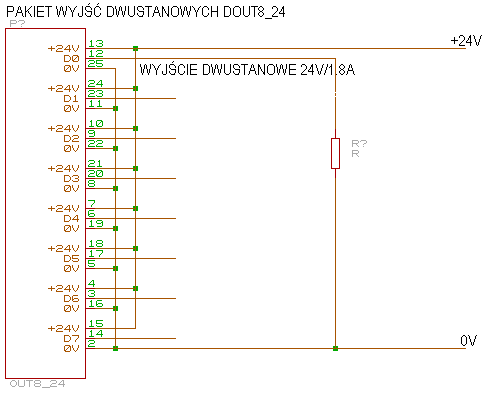

Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela .
|
Pakiet dout8 |
|||
|
ZŁĄCZE |
CANNON |
25 pin |
Żeńskie |
|
|
|||
|
Sygnał wyjściowy |
Poziom |
||
|
0 logiczne |
0 V |
||
|
1 logiczna |
24 V |
||
|
|
|||
|
Wyjścia napięciowe |
|||
|
Nr sygnału |
Polaryzacja |
Zacisk |
|
|
1 |
Zasilanie +24V |
13 |
|
|
1 |
Wyjście 1 |
12 |
|
|
1 |
Zasilanie 0V |
25 |
|
|
2 |
Zasilanie +24V |
24 |
|
|
2 |
Wyjście 2 |
23 |
|
|
2 |
Zasilanie 0V |
11 |
|
|
3 |
Zasilanie +24V |
10 |
|
|
3 |
Wyjście 3 |
9 |
|
|
3 |
Zasilanie 0V |
22 |
|
|
4 |
Zasilanie +24V |
21 |
|
|
4 |
Wyjście 4 |
20 |
|
|
4 |
Zasilanie 0V |
8 |
|
|
5 |
Zasilanie +24V |
7 |
|
|
5 |
Wyjście 5 |
6 |
|
|
5 |
Zasilanie 0V |
19 |
|
|
6 |
Zasilanie +24V |
18 |
|
|
6 |
Wyjście 6 |
17 |
|
|
6 |
Zasilanie 0V |
5 |
|
|
7 |
Zasilanie +24V |
4 |
|
|
7 |
Wyjście 7 |
3 |
|
|
7 |
Zasilanie 0V |
16 |
|
|
8 |
Zasilanie +24V |
15 |
|
|
8 |
Wyjście 8 |
14 |
|
|
8 |
Zasilanie 0V |
2 |
|
Uwaga:
1. Zasilania kanałów 1-2, 3-4, 5-6, 7-8 są ze sobą odpowiednio zwarte.
2. Na pakiecie znajdują się zworki umożliwiające zwarcie ze sobą odpowiednio zasileń par kanałów.
Karta może być adresowana w przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony
jest na 010h. Karta zajmuje jeden adres w przestrzeni adresowej. Ustawienie adresów odbywa się na 8 pozycyjnym przełączniku DIP. Stan on na przełączniku odpowiada 0 logicznemu, stan off odpowiada 1 logicznej. Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.Adresowanie karty z wyjściami tranzystorowymi (stary typ)
Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.
|
Bit |
a0 |
a1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 01
0H wymaga następującego ustawienia przełączników na DIP:|
Bit |
a0 |
a1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Stan |
on |
on |
on |
on |
off |
on |
no |
on |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Adresowanie karty wyjściami BTS611 (nowy typ)
|
Bit |
A0 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 010H wymaga następującego ustawienia przełączników na DIP:
|
Bit |
A0 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
|
Stan |
on |
on |
on |
on |
off |
on |
no |
o n |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Na pakiecie nowego typu znajduje się zworka umożliwiająca zdefiniowanie reakcji pakietu na sygnał RESET. Gdy zworka jest założona, pakiet resetuje stan wyjść tylko od podania zasilania systemowego. Gdy zworka jest zdjęta pakiet resetuje stan wyjść od podania zasilania systemowego oraz od sygnału RESET z magistrali.
