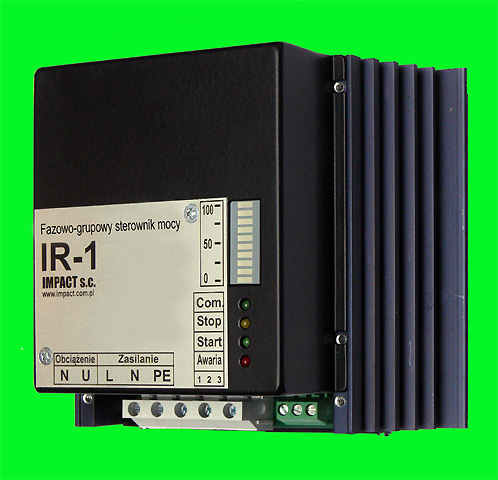

Fazowo-grupowy sterownik
tyrystorowy IR1..5
Spis treści
Opis typoszeregu urządzeń zadających Stacyjka sterowania lokalnego. Komputer PC z oprogramowaniem sterującym.. Podłączenie obiektowe sterownika IRx Posługiwanie się pilotem radiowym Parametry techniczne sterownika IRx Parametry
zdalnego sterowania mocą w sterowniku IRx. |
||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
Typoszereg sterowników IRx Sterowniki IRx są tyrystorowymi regulatorami mocy z wbudowanym filtrem przeciwzakłóceniowym pracującymi ze sterowaniem fazowym lub grupowym . Konstrukcja sterownika preferuje je do stosowania z obciążeniami o dużej zmienności rezystancji w funkcji mocy oddawanej. Obciążeniem takim są na przykład halogenowe promiennikami podczerwieni. Konstrukcja sterownika minimalizuje udar prądowy występujący przy załączaniu zimnego promiennika. Sterowniki są wykonywane w następujących wersjach oprogramowania: IR1- wersja podstawowa IR2 - wersja podstawowa z zadajnikiem czasowym IR3 - wersja podstawowa z programatorem tygodniowym IR4 - wersja IR3 wraz z regulatorem uniwersalnym IR5 - wersja podstawowa z regulatorem wartości skutecznej prądu w obciążeniu. Każda z wersji sterownika IRx współpracuje po łączu RS485 z protokołem MODBUS RTU z zewnętrznym urządzeniem zadającym poziom dostarczanej mocy do obciążenia. Urządzeniami tymi mogą być: Pilot radiowy RF-MARK Stacyjka sterowania lokalnego Komputer PC z oprogramowaniem sterującym Każde z urządzeń zadających może współpracować z 64 sterownikami IRx. |
||||||||||||||||||||||||||||||||||||||
Opis typoszeregu sterowników Parametry elektryczne sterowników IR1, IR2, IR3, IR4,IR5 są identyczne. Sterownik IR1 Sterownik IR1 przeznaczony jest do zasilania promienników IR. Umożliwia regulację mocy dostarczonej do grzejnika w przedziale 3-99 %, w trybie sterowania fazowego. Obciążalność pojedynczego kanału wynosi 2 kW.(230V). Sterownik IR2 Sterownik w wersji IR2 posiada możliwość włączenia sterowania na określony czas , bądź zaprogramowania 4 odcinków czasowych z różnymi poziomami mocy grzejnej - cyklicznie powtarzanymi. |
||||||||||||||||||||||||||||||||||||||
Sterownik IR3 Sterownik w wersji IR3 posiada programator tygodniowy pozwalający na zaprogramowanie dobowo-tygodniowych zmian dostarczanej mocy grzewczej. Istnieje możliwość zaprogramowania 16 odcinków czasowych w obrębie 1 tygodnia. Sterownik IR4 Sterownik w wersji IR4 posiada wbudowany regulator z wejściem pomiarowym 4-20 mA, pozwalającym na zrealizowanie układu regulacji temperatury, Podobnie jak w wersji IR3 posiada programator tygodniowy, pozwalający na zaprogramowanie 32 odcinków czasowych w obrębie 1 tygodnia. Sterownik IR5 Sterownik w wersji IR5 posiada wbudowany regulator prądu wyjściowego. Na wejście pomiarowe należy podać sygnał z przekładnika prądowego . Zastosowanie sprzężenia prądowego pozwala na lepszą stabilizacje dostarczanej mocy do obciążenia, uwzględniającą zmiany napięcia zasilającego. Tryb ten szczególnie przydatny jest w aplikacjach wymagających dużej stabilności dostarczanej mocy do obciążenia, celem zmniejszenia występowania uchybów regulacji od zmian parametrów sieci zasilającej. |
||||||||||||||||||||||||||||||||||||||
|

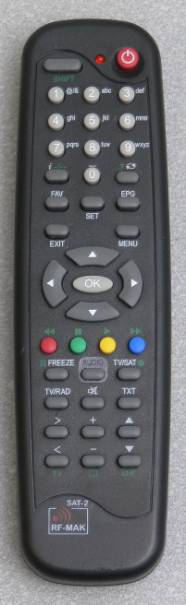

Opis typoszeregu urządzeń zadających Pilot radiowy RF-MARK Za pomocą pilota radiowego RF-MARK o zasięgu ok. 100m można uzyskać zdalne zadawanie mocy sterowników IRx. Jeden pilot (odbiornik) może współpracować z 64 sterownikami. Możliwe jest używanie kilku pilotów współpracujących z jednym odbiornikiem. Stacyjka sterowania lokalnego Stacyjka sterowania lokalnego jest stacjonarnym odpowiednikiem pilota radiowego. Posiada specjalizowana klawiaturę i wyświetlacz alfanumeryczny, ułatwiający programowanie sterowników IRx. Montaż stacyjki jest możliwy w dowolnym zadaszonym miejscu . Połączenie ze sterownikami odbywa się na drodze kablowej. Stacyjka może współpracować z 64 sterownikami. Maksymalne oddalenie stacyjki od sterowników może wynosić ok. 1000 m. |
||||||||||||||||||||||||||||||||||||||

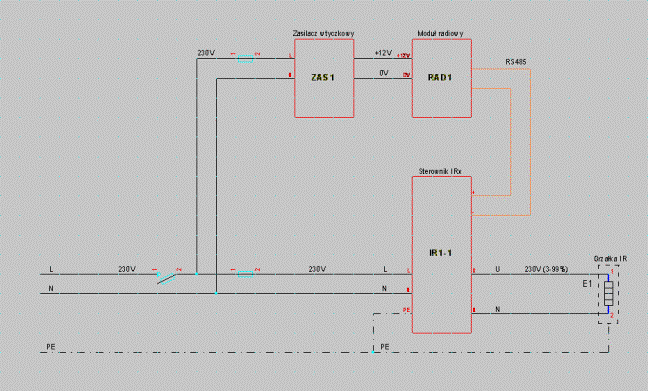

Komputer PC z oprogramowaniem sterującym Stacyjka sterująca zrealizowana na komputerze klasy PC pozwala na zrealizowanie zaawansowanych indywidualnych funkcji sterowania. Oprogramowanie sterujące może być zrealizowane na bazie powszechnie stosowanych systemów wizualizacji pracy obiektów przemysłowych. Najbardziej popularnymi systemami wizualizacji są :Wonderware InTouch, Intellution – iFIX , AsiX. Aplikacje wizualizacyjne są każdorazowo indywidualnie opracowywane dla każdego nowego obiektu. Podłączenie obiektowe sterownika IRx Podstawowe podłączenie pojedynczego sterownika IRx we współpracy z pilotem radiowym przedstawia schemat poniżej. |
||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
|
W celu podłączenia sterownika do zasilania oraz grzałek obciążenia należy używać przewodów o przekroju 2,5mm2. W przypadku kabli o mniejszym przekroju wystąpi zjawisko ich nagrzewania się przy pełnej mocy sterującej. Kable nie musza być ekranowane. Uwaga: Nie wolno nadmiaru kabli mocy zwijać w kłębek. |
||||||||||||||||||||||||||||||||||||||
|

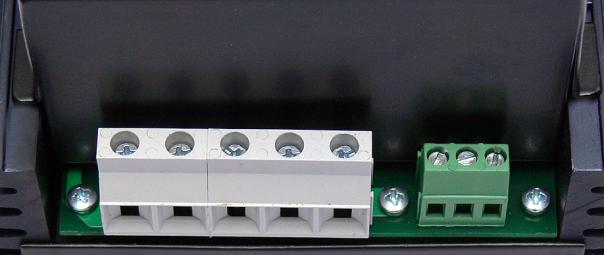

Wyprowadzenia zasileń na
listwie zaciskowej (białej):
N U L N PE |
||||||||||||||||||||||||||||||||||||||
|
Od lewej strony: Grzejnik: 1. Przewód N instalacji obciążającej 2. Przewód U instalacji obciążającej Zasilanie 3. Przewód L instalacji zasilającej 4. Przewód N instalacji zasilającej 5. Przewód PE instalacji zasilającej |
||||||||||||||||||||||||||||||||||||||
|
Uwagi: Wyłączenie sterowania mocy z
urządzenia zadającego wysterowanie sterownika IRx nie jest jednoznaczne ze zdjęciem napięcia na obciążeniu. Jakiekolwiek prace podłączeniowe mogą się odbywać po trwałym i widocznym odłączeniu zasilania sieciowego. Sterownik mocy nie posiada
wbudowanych bezpieczników. Układ zabezpieczenia zwarciowego,
przeciwporażeniowego powinien być zrealizowany w zewnętrznych obwodach rozdziału zasilania. |
||||||||||||||||||||||||||||||||||||||
|
Wyprowadzenia
sygnałów sterujących na listwie zaciskowej (zielonej) Zaciski na zielonej listwie przyłączeniowej służą do podłączenia sterowania cyfrowego sterownikiem IRx. Wykorzystywany jest powszechnie stosowany w instalacjach przemysłowych standard transmisji RS485 z protokółem MODBUS RTU. Umożliwia to podłączenie sterownika do innych urządzeń zadających stopień wysterowania sterownika IRx. Szczególnym przypadkiem wykorzystaniem sterowników mocy IRx może być podłączenie do stacji wizualizującej parametry w nadzorowanym obiekcie i zadawanie z niej stopnia wysterowania sterownika. Działanie sterownika: W celu aktywacji sterownika należy wydać polecenie START . Od tego momentu sterownik dostarcza minimalna moc niezbędną do podgrzania grzałki. Po czasie wstępnego podgrzewania (ok.5 sek.) sterownik jest gotów do sterowania mocą w pełnym zakresie roboczym. Faza podgrzewania pozwala na uniknięcie dużych udarów prądowych w sytuacji gdy grzałka halogenowa jest zimna. Do czasu wydania polecenia STOP sterownik będzie co najmniej dostarczał moc wynikłą z fazy podgrzewania. W trakcie normalnej pracy sterownik dostarcza moc w zakresie 3-99% mocy urządzenia grzewczego. Na wyświetlaczu pojawiają się podstawowe informacje o pracy urządzenia. |
||||||||||||||||||||||||||||||||||||||
|
Diody (od lewej) oznaczają:
awaria,
start, stop, transmisja,
procent dostarczanej mocy max. |
||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
|
Na bargrafie wyświetlany jest aktualny stopień wysterowania wyjścia mocy. |
||||||||||||||||||||||||||||||||||||||
|
Do regulacji dostarczanej mocy do obciążenia wykorzystywane jest sterowanie kątem zapłonu tyrystora, co przekłada się na równomierna, bez pulsacyjną prace żarników halogenowych. Sterownik jest wyposażony w filtry przeciwzakłóceniowe zarówno od strony wejścia zasilającego jak i wyjścia mocy. Zapewnia to dopuszczalny poziom emisji częstotliwości zakłócających i nie wymaga stosowania kabli ekranowanych na trasie od sterownika do obciążenia. |
||||||||||||||||||||||||||||||||||||||
|

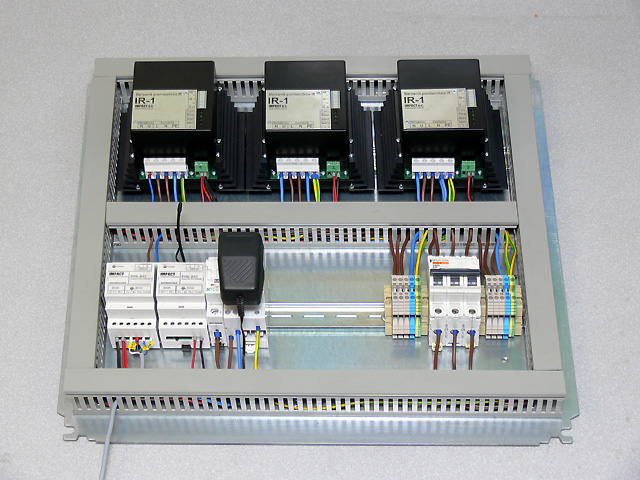

Sterowniki IR1 pracujące w układzie trójfazowym ze sterowaniem z pilota radiowego oraz komputera PC po łączu RS485 z protokołem MODBUS RTU
|
||||||||||||||||||||||||||||||||||||||
Parametry techniczne sterownika IRx
Parametry zdalnego sterowania mocą w sterowniku IRx
|
||||||||||||||||||||||||||||||||||||||
|
|
