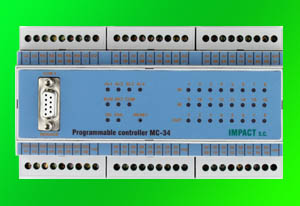

STEROWNIK
PROGRAMOWALNY MC-34
|
|
MC-34 to programowalny sterownik mikroprocesorowy o konstrukcji zamkniętej. Sterownik przeznaczony jest do zastosowania w małych instalacjach lub jako element struktury rozproszonej w instalacjach średnich i dużych. Od strony obiektowej sterownik posiada następujący zestaw wejść-wyjść: -
8 wejść analogowych, 16-sto bitowych, prądowych,
napięciowych lub rezystancyjnych -
2 wyjścia analogowe, 15-sto bitowe, prądowe -
16 wejść dwustanowych, 24VDC -
8 wyjść dwustanowych, przekaźnikowych -
2 łącza komunikacyjne RS485/RS232 Sterownik zasilany jest z napięcia 24VDC, tory wyjść i
wyjść dwustanowych są izolowane galwanicznie. Także tory wyjść analogowych są
izolowane. Programowanie sterownika odbywa się z wykorzystaniem
specjalizowanego oprogramowania pracującego w środowisku Win98/Win2000. Od
strony programowej do dyspozycji są funkcje definicji parametrów wejść
analogowych, definicji parametrów wyjść analogowych, definicji wejść i wyjść
dwustanowych. Definicje parametrów określają zakresy i kierunki działania
wejść i wyjść, poza tym przypisują poszczególne wejścia i wyjścia do
wewnętrznych rejestrów analogowych i dwustanowych. Dla programu dostępne jest
512 rejestrów dwustanowych i 512 rejestrów analogowych typu FP (
zmiennoprzecinkowych ). Dostęp do
wszystkich rejestrów jak i bloków struktur programowania realizowany jest z
wykorzystaniem łącza transmisyjnego RS485/RS232 umieszczonego na froncie
sterownika. Wśród wielu bloków funkcyjnych do programowania dostępne m.in. są
funkcje: -
korekcji przepływu gazu w odniesieniu do
temperatury i ciśnienia -
wyznaczania objętości cieczy w walczaku -
wyznaczaniu wilgotności ( suchy-mokry ) -
wyznaczania poziomu cieczy o wysokiej
rozszerzalności termicznej -
regulacji PID -
bilansowania -
wyznaczania średniej -
wyznaczania przepływu na kryzie ( z uwzględnieniem
rozszerzalności termicznej materiałów ) -
sterowania pogodowego Dla programu dostępnych jest 768 rejestrów struktur. Co
przy średniej ilości rejestrów niezbędnych dla zdefiniowania funkcji ( 4 ) daje ok. 190 elementów struktur. Pozwala
to na bezproblemowe obsłużenie takich obiektów jak: węzeł cieplny, kocioł
rusztowy szklarnia, basen itp. |
|
|
|
|
|
|
|
|
Zastosowanie sterownika MC-34 do sterowania węzła cieplnego |
|
|
|
