KARTA WEJŚĆ Pt-100 PT-4 |
Karta zawiera 4 niezależne zabezpieczone wejścia analogowe służące do pomiaru
rezystancji przetworników Pt-100, Ni-100, Pt-500 itp. Każdy kanał wejściowy karty
wyposażony jest w układ zabezpieczenia przepięciowego i filtr dolnoprzepustowy tłumiący

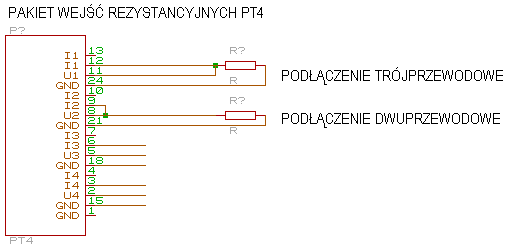

składową zmienna. Przetwornik obiektowy może być dołączony do karty za pośrednictwem
linii dwu- lub trójprzewodowej.
Zakresy pomiarowe są indywidualnie dobierane dla każdego egzemplarza.
Typowe zakresy pomiarowe definiowane są co 50 oC. Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela . Pakiet PT4 ZŁĄCZE CANNON 25 pin Żeńskie Uwaga: Tabela dotyczy pakietu w wykonaniu z przetwornikiem AC typ D7002 firmy NEC Wejścia rezystancyjne Nr sygnału Polaryzacja Zacisk 1 Wyjście prądowe 13, 12 1 Wejście napięciowe 11 1 GND 25, 24 2 Wyjście prądowe 10, 9 2 Wejście napięciowe 8 2 GND 22, 21 3 Wyjście prądowe 7, 6 3 Wejście napięciowe 5 3 GND 19, 18 4 Wyjście prądowe 4, 3 4 Wejście napięciowe 2 4 GND 16, 15
Karta może być adresowana w
przedziale od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 040h. Karta Ustawienie adresów odbywa się na
8 pozycyjnym przełączniku DIP. Stan Adresowanie karty z przetwornikiem uPD7002 (stary typ) Tabela przedstawia kolejność bitów adresowych na przełączniku DIP.
Dane techniczne
Ilość wejść 4 zakresy pomiarowe 0-600R prąd pomiarowy 1mA dokładność pomiaru 0.025% ( 12 bitów ) czas konwersji 35us. - 12 bitów złącze obiektowe CANNON 881025 ilość adresów 4 szerokość karty 4 moduły zasilanie +5V/50mA, +12V/50mA, -12V/50mA
Bit |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
||
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 040H wymaga następującego ustawienia przełączników na DIP:
Bit |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
||
Stan |
off |
off |
on |
off |
on |
on |
no |
on |
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Uwaga : Pozycje 1,2 zawsze na off
