| Dane techniczne | |
|---|---|
| Ilość wejść | 4 |
| zakresy pomiarowe | 0-600R |
| prąd pomiarowy | 1mA |
| dokładność pomiaru | 0.025% ( 12 bitów ) |
| czas konwersji | 35us. - 12 bitów |
| złącze obiektowe | CANNON 881025 |
| ilość adresów | 4 |
| szerokość karty | 4 moduły |
| zasilanie | +5V/50mA, +12V/50mA, -12V/50mA |
Zakresy pomiarowe są indywidualnie dobierane dla każdego egzemplarza.

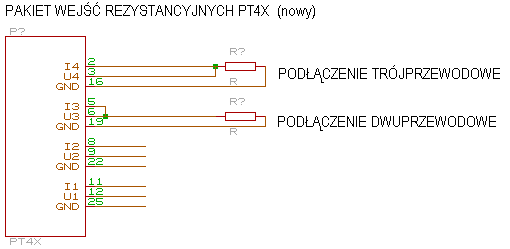

Typowe zakresy pomiarowe definiowane są co 50 oC. Rozmieszczenie sygnałów na złączu obiektowym zawiera tabela . Pakiet PT4x ZŁĄCZE CANNON 25 pin Żeńskie Uwaga: Tabela dotyczy pakietu w wykonaniu z przetwornikiem AC typ AD574 firmy ANALOG DEVICES Wejścia rezystancyjne Nr sygnału Polaryzacja Zacisk 1 Wyjście prądowe 2 1 Wejście napięciowe 3 1 GND 14, 15, 16 2 Wyjście prądowe 5 2 Wejście napięciowe 6 2 GND 17, 18, 19 3 Wyjście prądowe 8 3 Wejście napięciowe 9 3 GND 20, 21, 22 4 Wyjście prądowe 11 4 Wejście napięciow 12 4 GND 23, 24, 25 Karta może być adresowana w przedziale
od 010h - 0FFh. Standardowy początek adresowania ustalony jest na 040h. Karta nowego typu zajmuje dwa adresy
w przestrzeni adresowej
Ustawienie adresów odbywa się na 8 pozycyjnym przełączniku DIP. Stan Adresowanie karty z przetwornikiem AD574 (nowy typ) Tabela przedstawia kolejność bitów adresowych na przełącznik
|
Bit |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Przykładowo adres 040H wymaga następującego ustawienia przełączników na DIP:
|
Bit |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
|
Stan |
on |
on |
on |
on |
on |
off |
no |
off |
|
Pozycja |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Uwaga : Bit adresowy A8 jest zawsze ustawiany na off
