MODUŁOWY STEROWNIK AUTOMATYKI - MCS |
MCS to uniwersalny modułowy sterownik automatyki przemysłowej konfigurowany
w oparciu o standardowe karty obiektowe i jedną z trzech wersji jednostki sterującej CPU.
Zależnie od potrzeby system może być wyposażony w specjalistyczne
oprogramowanie obiektowe, interpreter języka wysokiego poziomu lub sprzedawany w
postaci sprzętu do samodzielnego oprogramowania. System umożliwia realizację
układów sterowania, kontroli i rejestracji. Może on pracować samodzielnie lub w
sieci sterowników pod kontrolą jednostki nadrzędnej. MCS przeznaczony jest do
instalowania jako sterownik automatyki w małych i średnich węzłach technologicznych.
Zależnie od wyposażenia może on realizować funkcje regulatora wielokanałowego, sterownika sekwencyjnego, wielokanałowego miernika-rejestratora lub
dowolne złożenie tych funkcji. Maksymalne konfiguracje systemu pozwalają na
obsługę kilkuset wejść-wyjść analogowych i cyfrowych. Modułowa konstrukcja
sterownika pozwala na optymalne dobranie niezbędnej konfiguracji obiektowej,
łatwą instalację szybki rozruch i prosty serwis.

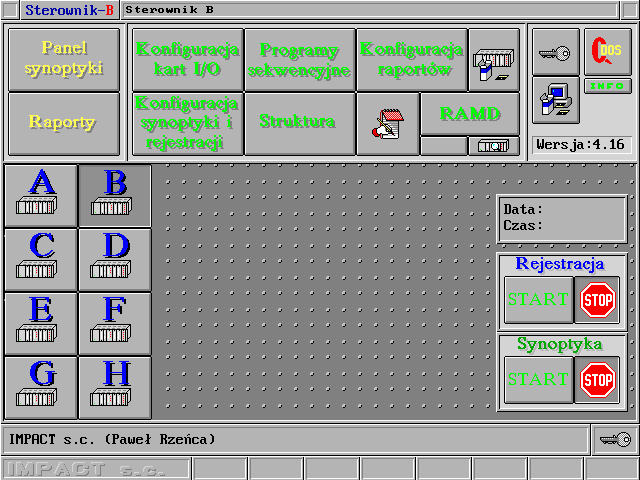

Oferowane oprogramowanie narzędziowe daje możliwość łatwej implementacji
technologii i elastyczne dopasowanie się do parametrów obiektu.
Podstawowe elementy systemu to pakiet procesora CPU, zasilacz systemowy
POWU-5A i kaseta EURO-3U.Pozostałe zainstalowane karty pozwalają na pomiar
i kontrolowanie wszystkich standardowych sygnałów jakie mogą wystąpić w automatyce.
Konstrukcja kart obiektowych zapewnia pełne galwaniczne odizolowanie
systemu od obiektu oraz poszczególnych sygnałów od siebie. Takie rozwiązanie
daje możliwość realizacji procesu sterowania kilku prostych odległych od siebie
obiektów zasilanych z rożnych źródeł. Serwis sterownika polega na wymianie
uszkodzonych kart bez potrzeby analizy ich budowy. Prawidłowe rozpoznanie
uszkodzonych kart zapewnia odpowiednie oprogramowanie testowe. Zastosowanie
sterownika w kilku węzłach technologicznych znajdujących się w jednym zakładzie
pozwala na zunifikowanie serwisu i zminimalizowanie kosztów związanych z
materiałami zapasowymi.

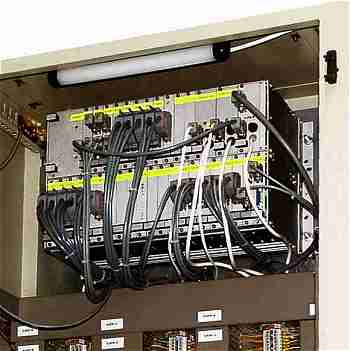

Przykłady zastosowań sterownika MCS68
Lista podzespołów sterownika modułowego MCS68
